1. ?基本概念?

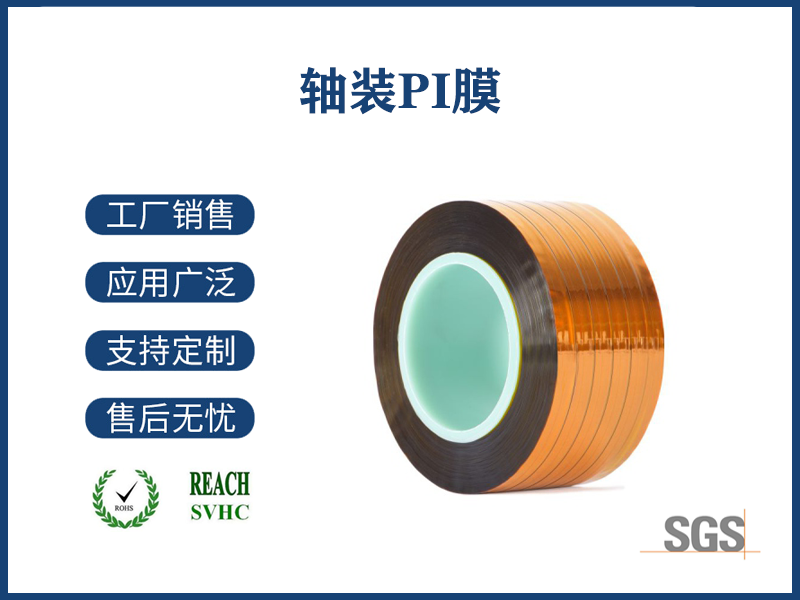

?軸裝PI膜?是一種將PI膜帶材?通過特定纏繞工藝（軸裝纏繞）形成的層狀或結構件，通常用于高性能場景。其核心特點包括：

• ?材料?：PI膜（如Kapton?帶）具備耐高溫（-269℃~400℃）、高絕緣性、抗化學腐蝕等特性。

• ?工藝?：“軸裝纏繞”指通過多層、多角度的精密纏繞方式形成特定結構，可能涉及垂直堆疊或螺旋纏繞。

2. ?“軸裝纏繞”工藝解析?

（1）?工藝定義?

• ?軸裝纏繞（Tower Winding）?：一種通過自動化設備控制纏繞角度、張力及層數的工藝，常見于圓柱形或管狀部件的制造。

• ?特點?：多層疊加、高精度控制（如恒張力）、均勻包覆，可形成致密且穩定的復合結構。

（2）?工藝步驟?

1. ?基材準備?：金屬芯軸、碳纖維管等作為纏繞基底。

2. ?帶材導向?：PI膜帶通過張力控制系統進入纏繞區域。

3. ?纏繞模式?：

• ?螺旋纏繞?：帶材以特定角度螺旋上升，適用于增強軸向強度。

• ?環向纏繞?：帶材沿圓周方向纏繞，增強徑向強度。

• ?多層疊加?：交替不同角度或密度，形成“軸裝”層狀結構。

4. ?固化處理?：通過加熱或壓力使PI膜帶與基材結合。

3. ?典型應用場景?

（1）?高頻/高壓設備絕緣?

• ?應用?：高頻變壓器、超導磁體、高壓電纜終端。

• ?作用?：PI膜帶通過軸裝纏繞形成均勻絕緣層，耐電暈、抗局部放電。

（2）?航空航天復合材料?

• ?應用?：火箭發動機噴管、衛星支架。

• ?作用?：纏繞PI膜帶作為耐高溫隔熱層或結構增強層。

（3）?新能源設備?

• ?應用?：燃料電池雙極板、鋰電池絕緣封裝。

• ?作用?：通過致密纏繞防止電解質泄漏，提升耐腐蝕性。

（4）?精密電子器件?

• ?應用?：柔性電路板（FPC）多層堆疊、MEMS傳感器封裝。

• ?作用?：軸裝纏繞實現超薄多層絕緣，兼顧柔性與耐熱性。

4. ?技術優勢?

• ?高強度與輕量化?：多層纏繞結構可替代金屬部件，降低重量。

• ?耐極端環境?：適應高溫、真空、輻射等苛刻條件。

• ?絕緣可靠性?：避免層間氣泡或縫隙，提升介電性能。

• ?工藝可控性?：自動化設備確保纏繞精度（如±0.1mm誤差）。

5. ?行業案例?

• ?案例1?：衛星用碳纖維復合材料管，表面軸裝纏繞PI膜帶作為防靜電層。

• ?案例2?：核聚變裝置超導線圈，采用PI膜帶軸裝纏繞絕緣，耐受低溫與強磁場。

• ?案例3?：5G基站高頻濾波器，多層PI膜帶纏繞實現信號低損耗傳輸。
