1. ?核心定義?

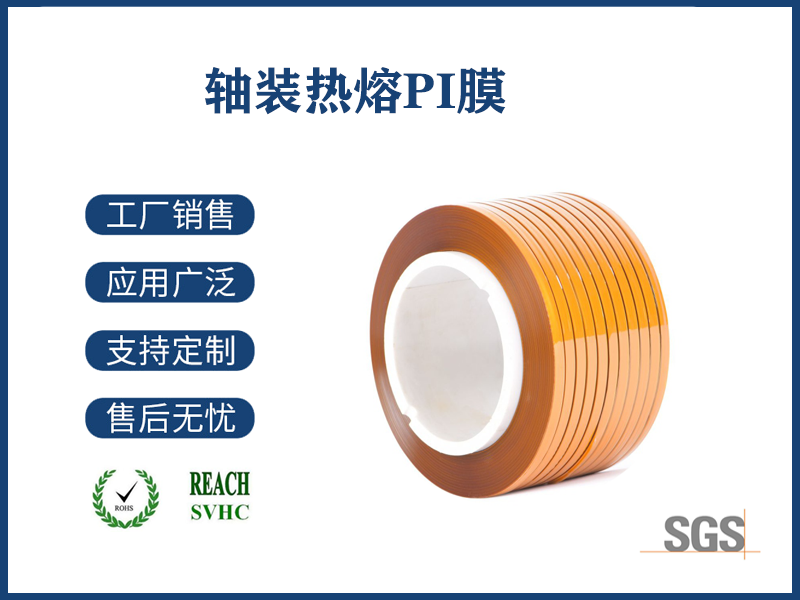

?軸裝熱熔PI膜?是一種通過?軸裝多軸纏繞工藝?與?熱熔粘接技術?結合制備的聚酰亞胺基復合薄膜。其核心在于利用聚酰亞胺（PI）材料自身或其改性后的熱熔特性，在精密控制的溫度、壓力及多軸纏繞路徑下，實現多層膜結構的高強度、高精度復合。
?技術特征?：

• ?熱熔粘接?：通過加熱熔融PI膜表面或中間層（改性熱熔膠），實現無溶劑界面鍵合。

• ?軸裝結構?：垂直排列的多軸系統（主基膜軸+輔料軸），結合螺旋/環向交替纏繞，形成各向異性優化的復合膜。

• ?性能優勢?：超?。芍?μm）、高耐溫（-269~400℃）、層間無氣泡（孔隙率＜0.01%）。

2. ?工藝原理與設備?

（1）?工藝步驟?

1. ?基膜預處理?：

• ?表面改性?：等離子體處理（功率600W，Ar/O?混合氣體），提升PI膜表面能至≥55mN/m。

• ?涂覆熱熔層?：單面涂覆改性PI熱熔膠（如硅氧烷接枝PI，熔點280-320℃）。

2. ?軸裝纏繞?：

• ?多軸同步控制?：主基膜軸（PI膜）與輔料軸（金屬箔/纖維增強層）以速度誤差＜0.05%同步放卷。

• ?纏繞路徑?：

• ?螺旋纏繞?（±30°~45°）：提升抗剪切強度；

• ?環向纏繞?（90°）：增強徑向力學性能。

3. ?熱熔復合?：

• ?分段加熱?：底層300℃熔融PI粘接增強層，頂層200℃定型防護層；

• ?梯度加壓?：壓力0.5-5MPa（真空輔助，≤10?2 Pa），消除界面缺陷。

4. ?冷卻定型?：

• 梯度降溫（5℃/min），避免內應力導致翹曲（翹曲度＜0.02mm/m）。

（2）?關鍵設備?

• ?軸裝纏繞機?：

• 垂直多軸系統（軸數≥4，軸間距≤50mm）；

• 磁懸浮張力控制（精度±0.03N）。

• ?熱熔模塊?：

• 分段式石墨烯加熱板（控溫精度±2℃）；

• 真空熱壓腔體（壓力范圍10?3~10? Pa）。

• ?在線檢測系統?：

• 激光測厚儀（精度±0.1μm）；

• 高分辨率AOI（識別≥2μm異物）。

3. ?性能對比?

4. ?核心應用場景?

（1）?深空探測柔性太陽帆?

• ?復合結構?：軸裝熱熔PI/鋁箔/碳纖維（總厚≤20μm，面密度≤15g/m2）。

• ?性能指標?：

• 耐質子輻照（101? protons/cm2）；

• 折疊展開壽命＞10?次（曲率半徑0.1mm）。

（2）?高密度柔性電路基板?

• ?超細線路封裝?：

• PI膜熱熔復合銅箔（銅厚3μm，線寬/間距10μm/10μm）；

• 動態彎折壽命＞50萬次（R=0.5mm），阻抗波動＜3%。

（3）?固態電池復合封裝?

• ?鋰金屬負極包覆?：

• 軸裝熱熔PI/固態電解質層（LiPON，厚度≤5μm）；

• 離子電導率＞1×10?? S/cm，耐鋰枝晶穿刺（＞1GPa）。

（4）?核聚變裝置絕緣層?

• ?超導磁體絕緣?：

• 多層PI膜真空熱熔復合（厚度100μm）；

• 耐-269℃低溫與20T磁場，介電強度＞200kV/mm。

5. ?技術挑戰與創新方案?

6. ?前沿研究方向?

• ?4D智能熱熔PI膜?：

• 形狀記憶PI+光熱響應層，實現太陽光觸發自展開（形變率＞200%）。

• ?納米復合增強?：

• PI膜內原位生長碳納米管（垂直陣列），面內導熱＞120W/m·K。

• ?AI全流程優化?：

• 數字孿生模擬熱熔應力場，實時調控工藝參數（良率＞99.5%）。

• ?綠色回收技術?：

• 超臨界CO?解聚PI膜（回收率＞95%），閉環再生產。
